前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变频变频调节器器器为物理全部式变频变频调节器器器，其提高如图下图下图。I号喷助力泵变频变频调节器器器包括由驱使件、飞球、变频变频调节器器大弹簧、链传动那这部分和控制那这部分等构成的。I号喷助力泵变频变频调节器器器的驱使件为更具60°。锥面的驱使盘。在驱使盘的跟部有7个沿径向的半椭圆形凹型。驱使盘压紧在驱使轴套上而和其连接成合一，然而经由半圆键和伸缩螺母使其和喷助力泵的轴承轴连结。

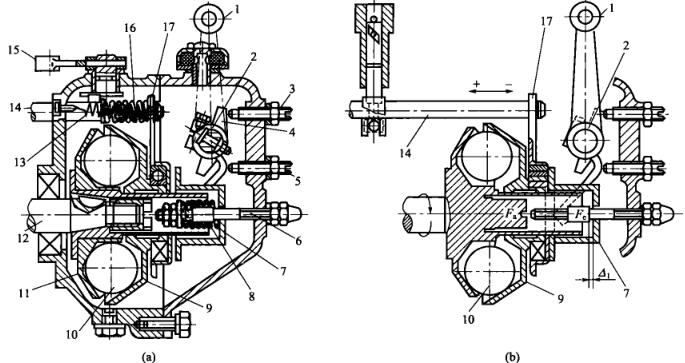

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大直径为为25.4mm的飞球放置到推动盘的凹槽体内，随推动盘一起来转动。飞球另个侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在推动轴套上。业务时飞球的离脑力力效用在拉力盘上，其径向分力Fa.将使拉力盘沿径向旋转。套装搭配在拉力盘.上的旋转滚柱轴承和转动板也因而中国走动。转动板上面套在泵油螺杆上，为此泵油螺杆也因而中国走动，于是转换泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
